Aus welchen Profilen besteht meine Überdachung?

Technische Info Terrassendächer
02-03-2020



Ihre Terrassenüberdachung TR15 besteht aus einer Vielzahl an unterschiedlichen aufeinander abgestimmten Profilen.

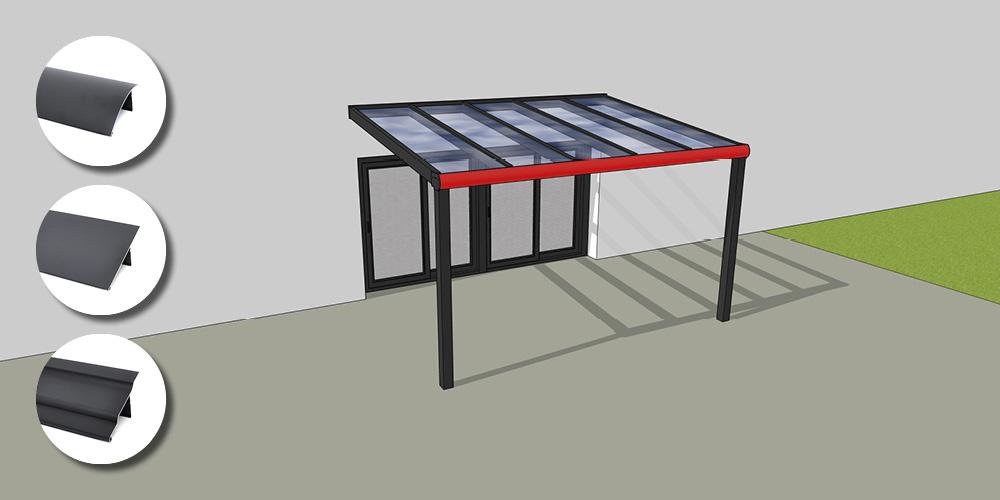

Rinnenblende

Dieses Profil sorgt für eine optisch ansprechende Verkleidung des Rinnenprofils. Es ist in drei unterschiedlichen Ausführungen erhältlich (kein Preisunterschied). Wählen Sie zwischen 3 verschiedenen Rinnenblenden aus: Rund, gerade oder klassisch.

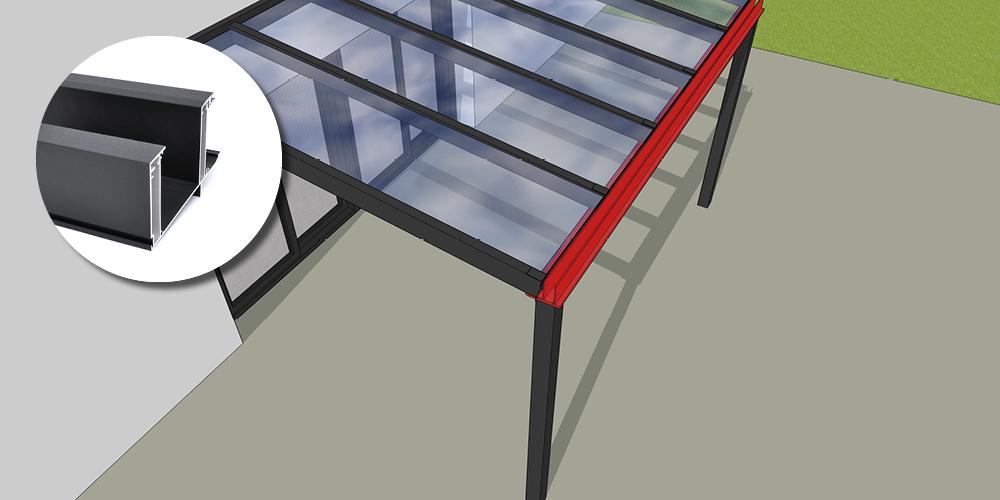

Rinnenprofil TR15

Das Profil, das auf den Stützen an der Vorderseite des Terrassendachs montiert wird und als Wasserablauf dient.

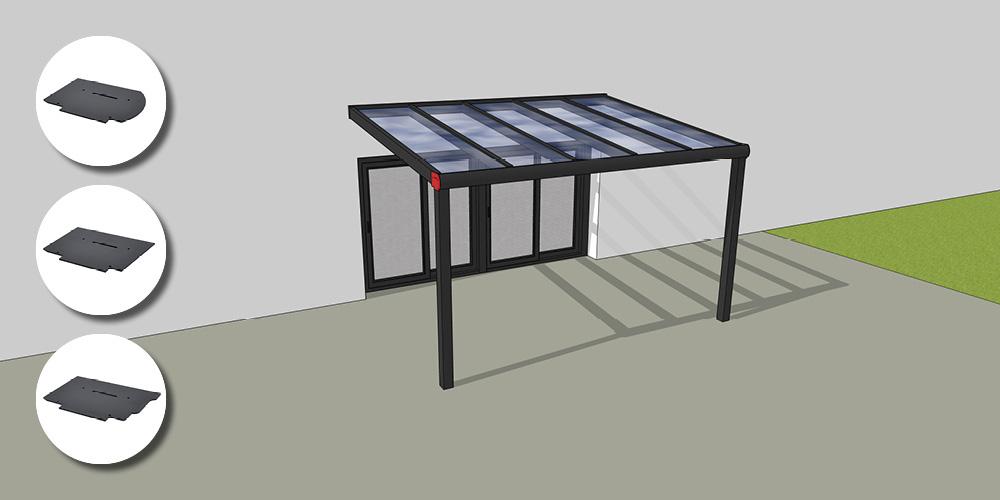

Endkappen Rinnenprofil

Diese Endkappen werden an der Seite des Rinnenprofils befestigt. Sie dienen als Abschluss und zur Abdichtung.

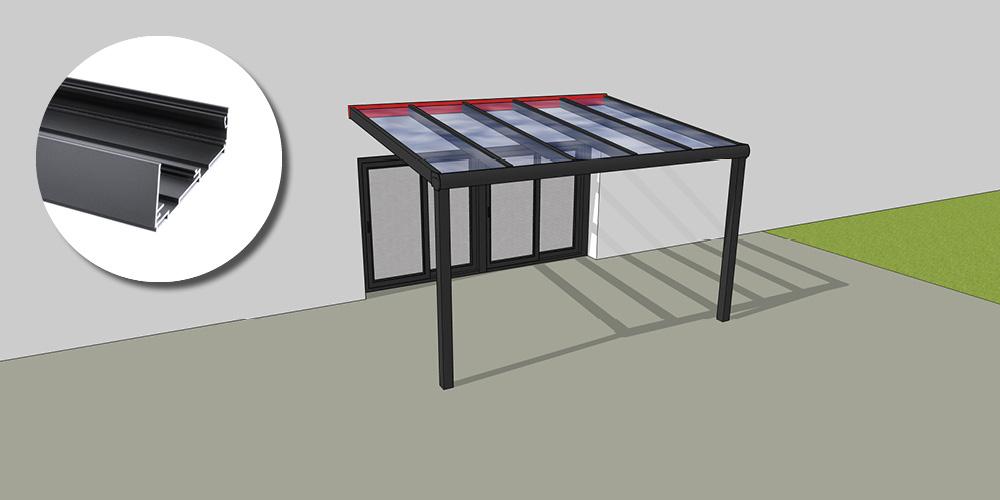

Wandprofil TR15

Dieses Profil wird an der Hauswand befestigt Bei einem freistehenden Terrassendach wird das Wandprofil am Statikprofil befestigt.

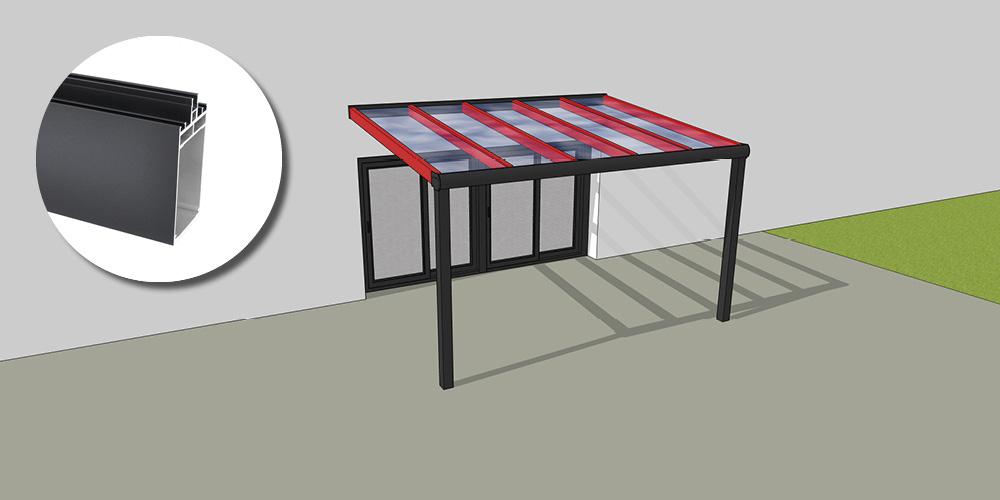

Querträger TR15

Das Profil, das die Vorder- und Rückseite des Terrassendachs miteinander verbindet.

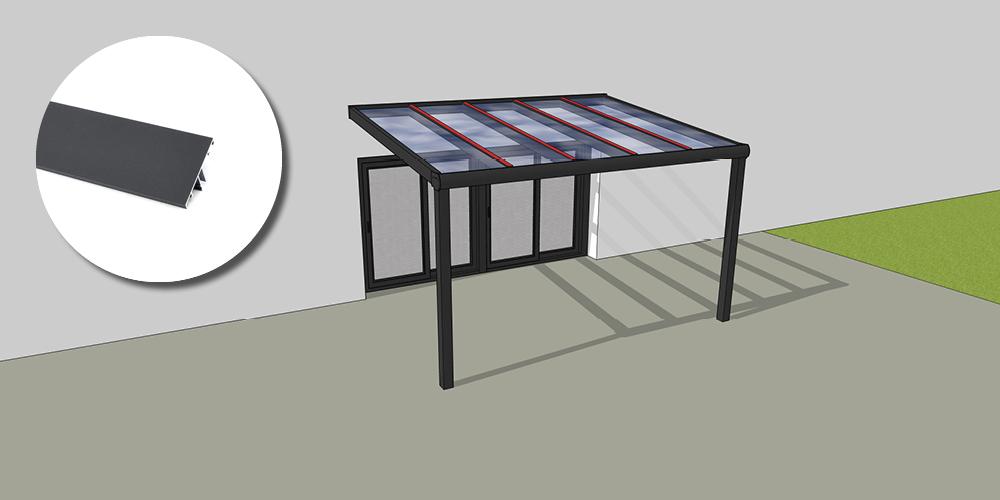

Alu-Deckleiste Querträger

Dieses Abschlussprofil wird oben auf den Zwischenträger geklickt. Es schließt wasserdicht an und fixiert die Glas-/Polycarbonat-Platten.

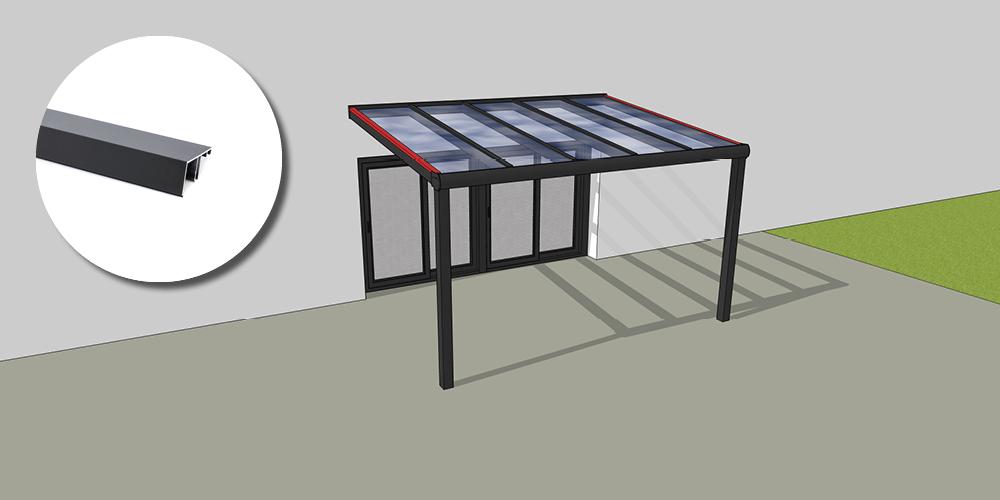

Alu-Deckleiste Seitenträger

Dieses Abschlussprofil wird oben auf den Seitenträger geklickt. Es schließt wasserdicht an und fixiert die Glas-/Polycarbonat-Platten.

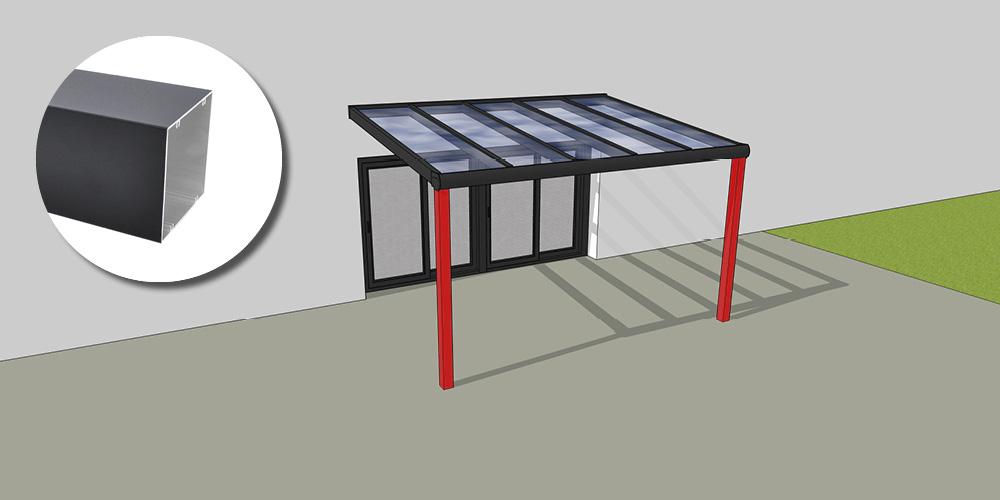

Pfosten

Das Profil, auf dem das Terrassendach an der Vorderseite aufliegt. In einen der Pfosten kann der Wasserablauf integriert werden. Bei einem freistehenden Terrassendach werden auch an der Rückseite des Dachs Pfosten eingesetzt.

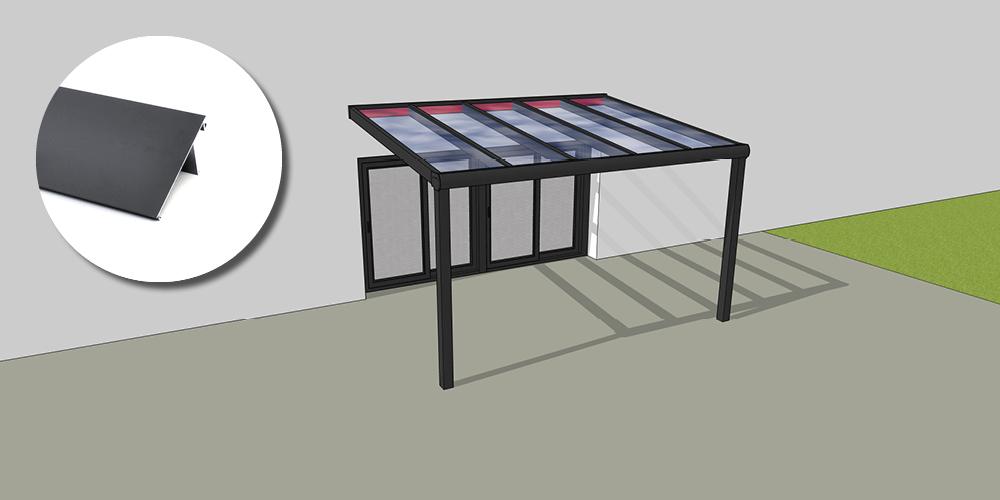

Klickblende (Wand-/Rinnenprofil)

Diese Deckleiste wird zwischen die Querträger in das Wand-/Rinnenprofil geklickt.

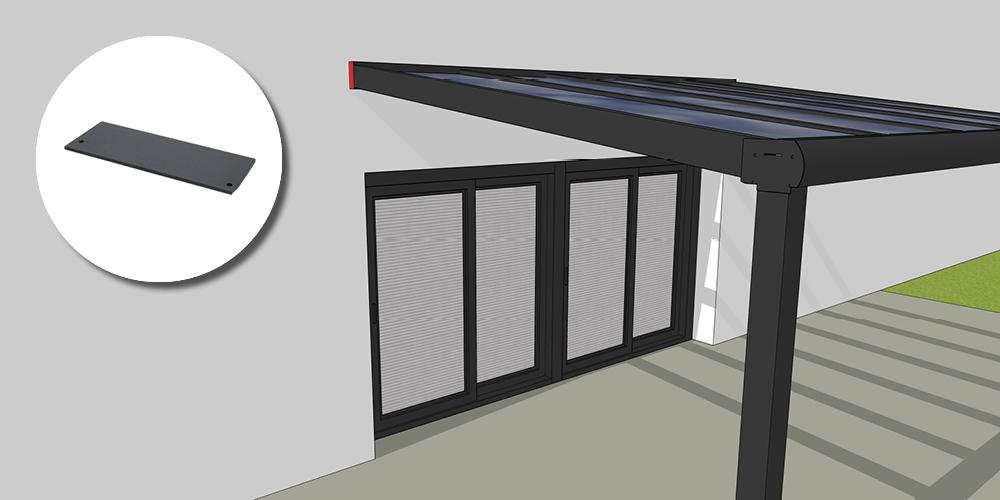

Endkappe Wandprofil

Diese Endkappen werden an der Seite des Wandprofils befestigt. Sie dienen als Abschluss und zur Abdichtung.

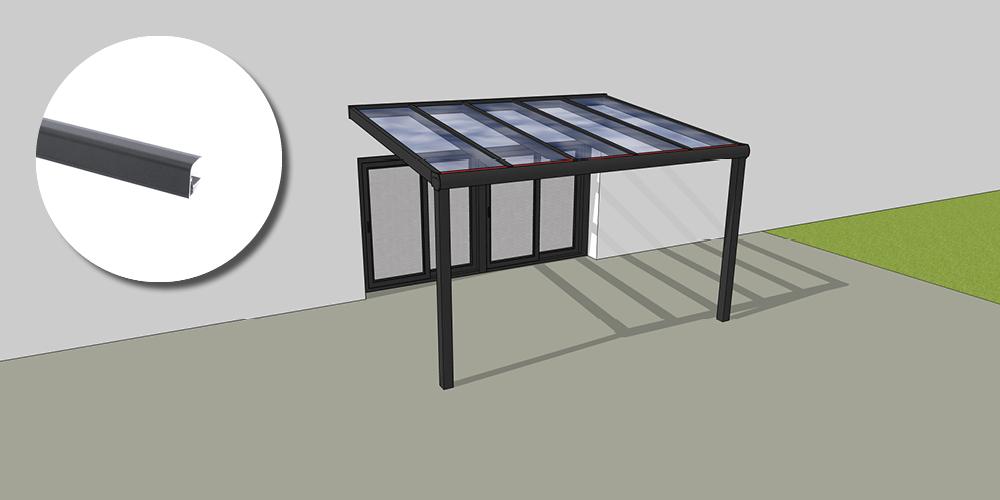

Kondensprofil

Dieses Profil wird nur zu einem Terrassendach mit Polycarbonat geliefert. Es wird auf die Ober- und Unterseite der Platte geschoben.

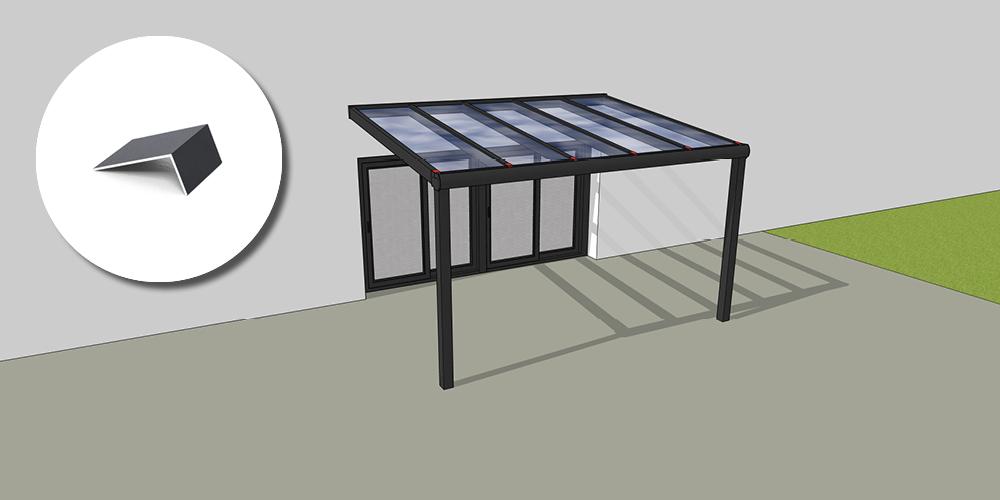

Plattenstopper

Die Plattenstopper werden mit 32 mm Schrauben am Ende der Querträger montiert. Dadurch werden die VSG-Scheiben (oder Polycarbonatplatten) in der richtigen Position fixiert.

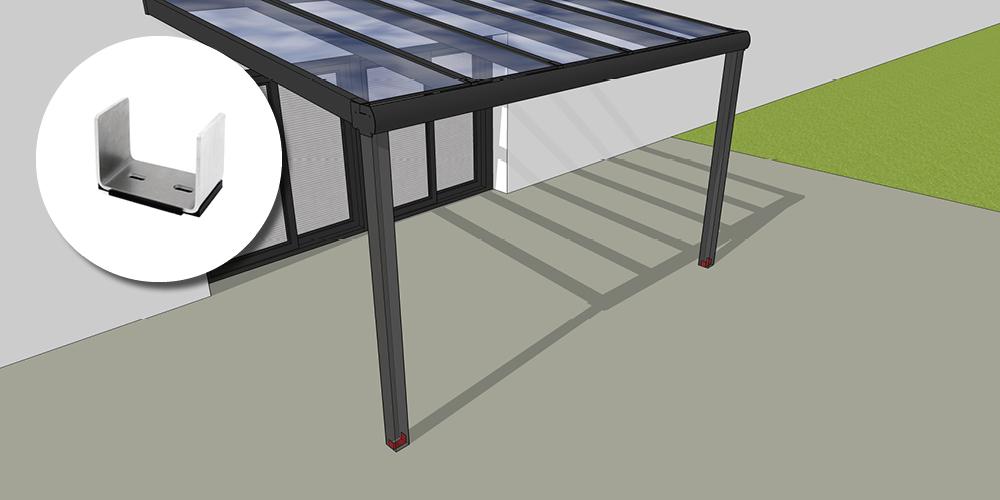

U-Profil Pfosten

Mit den U-Profilen werden die Pfosten auf einem Fundament verankert.
