Aufmaß-Tool Terrassendach


Bei der Bestellung unserer Terrassendächer müssen Sie die von Ihnen gewünschten Maße angeben. Die nachfolgenden Abbildungen sollen Ihnen hierbei helfen. Alle bei der Bestellung erforderlichen Maße sind hier grün markiert. Die rot markierten Angaben dienen der Orientierung.

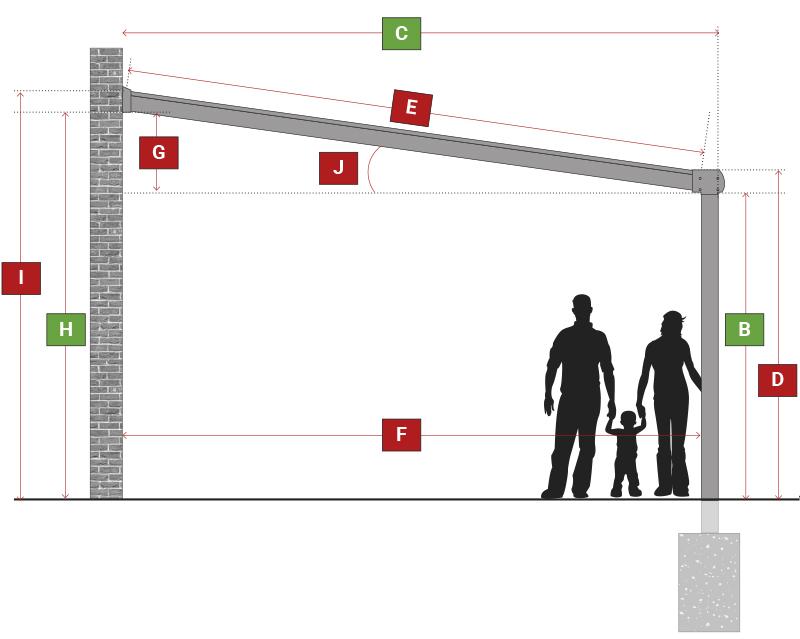

Seitenansicht Terrassendach (mit Wandmontage)

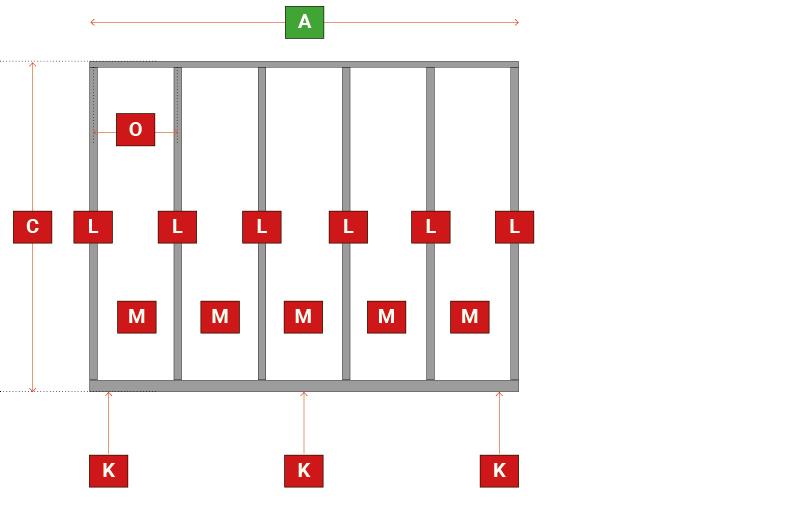

Draufsicht Terrassendach

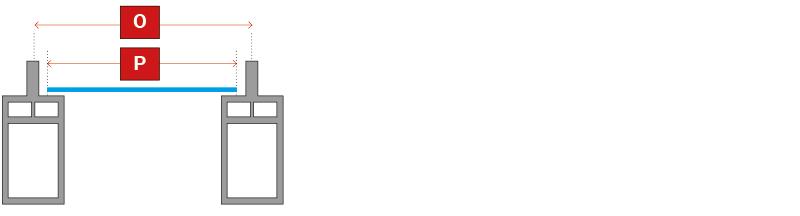

Querschnitt Querträger










Bestellmaße Terrassendach mit Wandmontage



ABreite (Ohne Endkappen)

BHöhe bis Unterkante Rinnenprofil

CTiefe bis Außenkante Pfosten

 DHöhe bis Oberkante Rinnenprofil

 ELänge Polycarbonatplatte / Glas

 FTiefe bis Innenseite Pfosten

 G Höhenunterschied Wand- / Rinnenprofil

 H Höhe bis Unterkante Wandprofil

 I Höhe bis Oberkante Wandprofil

 J Dachneigung in Grad

 K Anzahl der Pfosten

 L Anzahl der Querträger

MAnzahl Felder / Glas oder Polycarbonatplatten

OAbstand Querträger (Mittenabstand)

PBreite Polycarbonatplatte / Glas


 = Maßangabe für die Bestellung erforderlich

 = Zusätzliche Information

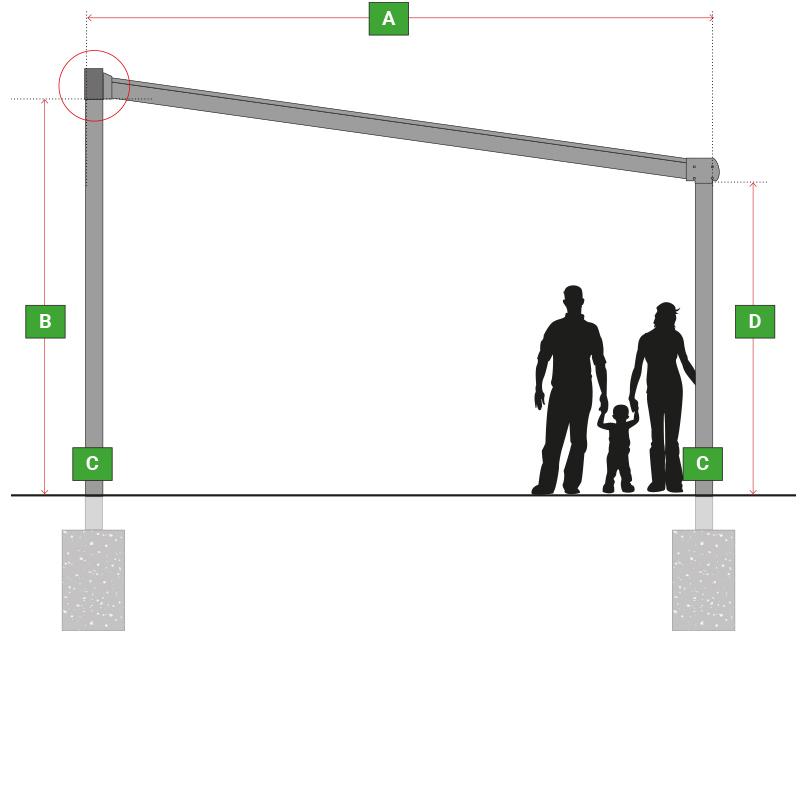

Seitenansicht Terrassendach (Freistehend)






Bestellmaße Terrassendach freistehend



ATiefe Terrassendach mit Wandmontage
  (Rückseite Wandprofil bis Außenkante Pfosten)
BGesamttiefe freistehendes Terrassendach
  (= A + 120 mm)
CHöhe bis Unterkante Wandprofil

 DPfosten 111 x 111 mm

 EHöhe bis Unterkante Rinnenprofil


 = Maßangabe für die Bestellung erforderlich

 = Zusätzliche Information
